Œillet de serrage

Produit complet

0,09 € /pièce

TTC, hors frais de livraison

Livraison en 2 à 5 jours ouvrés

30 jours pour retourner

EAN
5907599604105
Réf.
ZO
Catégories
Accessoires

CONNECTEUR À RIVET POUR FILM CHAUFFANT

Cosse œillet TERMOFOL – raccordement par rivet du conducteur au film chauffant

Contact électrique stable au point de raccordement.

La cosse œillet TERMOFOL est un élément de raccordement destiné à réaliser des connexions électriques rivetées entre le conducteur d'alimentation et le film chauffant TERMOFOL. Elle est recommandée pour raccorder le conducteur au film lors du montage d'un système de chauffage infrarouge. Elle est fabriquée en alliage de cuivre étamé.

  • Raccordement par rivet
  • Cuivre étamé
  • Pour film chauffant
  • Montage simple
Cosse œillet TERMOFOL sur la bande d'alimentation du film chauffant

Avant le montage

Ce qu'il faut pour réaliser un raccordement par rivet

  1. 01

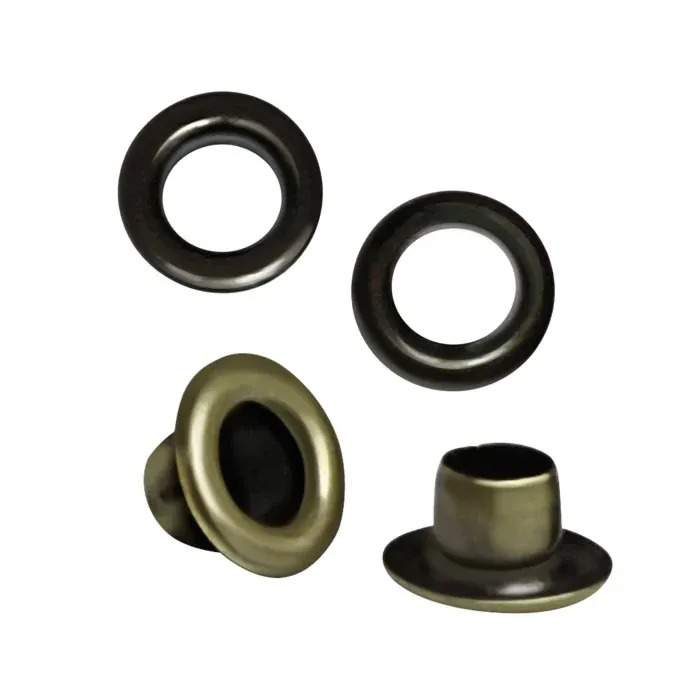

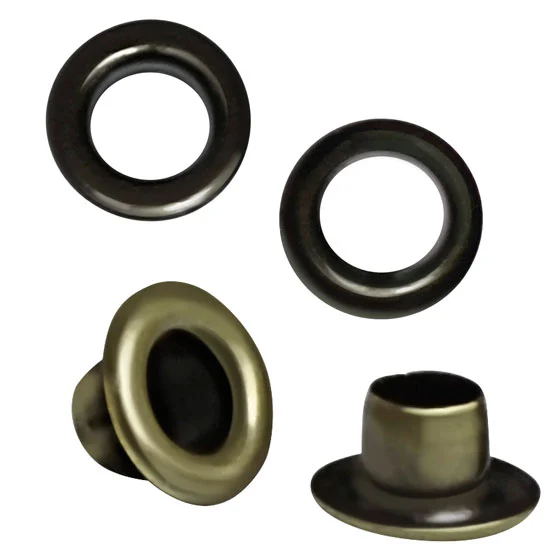

    Cosse œillet et rivet

    Connecteur à œillet et rivet du connecteur à œillet, tous deux en cuivre étamé.

  2. 02

    Pince à sertir

    Pour sertir le connecteur sur le conducteur ainsi que pour sertir le rivet.

  3. 03

    Perforateur

    Pour réaliser un trou dans la bande d'alimentation du film – requis pour le type de connexion 1 (à œillet).

  4. 04

    Conducteur et isolation

    Conducteur d'alimentation LGy 450/750 V d'une section de 2,5 mm² ainsi qu'un ruban auto-vulcanisant pour isoler le raccordement.

Étape 1 : sertissez le connecteur et percez un trou

Faites glisser le connecteur à œillet sur l'extrémité dénudée du conducteur LGy de façon à ce que l'isolation touche l'extrémité du connecteur, puis sertissez-le à l'aide d'une pince. Percez un trou dans la bande d'alimentation à l'aide d'une perforatrice – au centre de la largeur de la bande et à au moins 2–3 mm de son bord. Insérez l'extrémité en œillet du connecteur sous la bande d'alimentation en cuivre, dans la poche du film.

Étape 1 : connecteur sur le conducteur et trou dans la bande d'alimentation du film

Étape 2 : positionnez le connecteur et préparez le rivet

Placez le connecteur de façon à ce que le trou du film et le trou du connecteur soient en position coaxiale. Préparez la tête du rivet à œillet.

Étape 2 : connecteur au-dessus du trou et tête du rivet à côté

Étape 3 : insérez la tête du rivet dans le trou

Insérez la tête du rivet dans le trou depuis la face inférieure du film. Préparez la bague du rivet.

Étape 3 : bague du rivet prête à être posée

Étape 4 : sertissez le rivet

Placez la bague du rivet sur l'extrémité de la tête du rivet dépassant au-dessus du trou, puis sertissez le rivet à l'aide d'une pince à sertir.

Étape 4 : sertissage du rivet à la pince

Étape 5 : vérifiez le raccordement

Un raccordement correct doit adhérer uniformément à la bande d'alimentation du film et être suffisamment serré pour empêcher la rotation du connecteur dans l'axe du trou.

Étape 5 : raccordement par rivet terminé

Connecteur sur le conducteur – Borne du conducteur

Serrage de câble

Accessoires

0,09 € /pièce

TTC, hors livraison

Livraison en 2 à 5 jours ouvrés

Œillet de serrage TERMOFOL – connexion rivetée pour film chauffant

L'œillet de serrage TERMOFOL est un élément de raccordement destiné à réaliser des connexions électriques rivetées entre le câble d'alimentation et le film chauffant TERMOFOL. Il est recommandé pour raccorder le câble électrique au film lors de l'installation d'un système de chauffage infrarouge.

La connexion rivetée est simple à réaliser et assure un contact électrique stable au point de raccordement du câble.

L'œillet est fabriqué en alliage de cuivre étamé, ce qui garantit une bonne conductivité électrique et la durabilité de la connexion.

Principales caractéristiques

  • connexion rivetée pour les raccordements électriques,
  • recommandé pour raccorder le câble d'alimentation au film chauffant TERMOFOL,
  • fabriqué en alliage de cuivre étamé,
  • montage simple.

L'œillet de serrage TERMOFOL est un petit élément de l'installation qui assure une connexion fiable entre le film chauffant et le câble d'alimentation.

Unité de mesure pièce

Utilisation intérieure

Le serre-câble TERMOFOL est utilisé pour réaliser des connexions électriques dans les installations de chauffage par le sol – il permet de fixer durablement l'extrémité du câble, notamment lors de la connexion à une barre de connexion ou à la mise à la terre du système.

Conditions de garantie

Tous les produits Termofol sont couverts par la garantie du fabricant. Les Conditions Générales de Garantie précisent l'étendue de la couverture, la durée de garantie pour chaque groupe de produits, les exigences d'installation ainsi que la procédure de réclamation. Conservez votre preuve d'achat et la carte de garantie remplie par l'installateur — elles vous seront demandées lors de la déclaration.

Télécharger les conditions de garantie (PDF) PDF · 163 KB
Manuel du produit Instructions d'installation des films chauffants Télécharger le PDF PDF · PL
Sécurité du produit (GPSR) Avertissements concernant la sécurité d'utilisation des films chauffants (GPSR) Télécharger le PDF PDF · PL
