Connecteur Crocodile Clip

Produit complet

0,50 € /pièce

TTC, hors frais de livraison

Livraison en 2 à 5 jours ouvrés

30 jours pour retourner

EAN
5907599604112
Réf.
CC
Catégories
Accessoires

CONNECTEUR POUR FILM CHAUFFANT

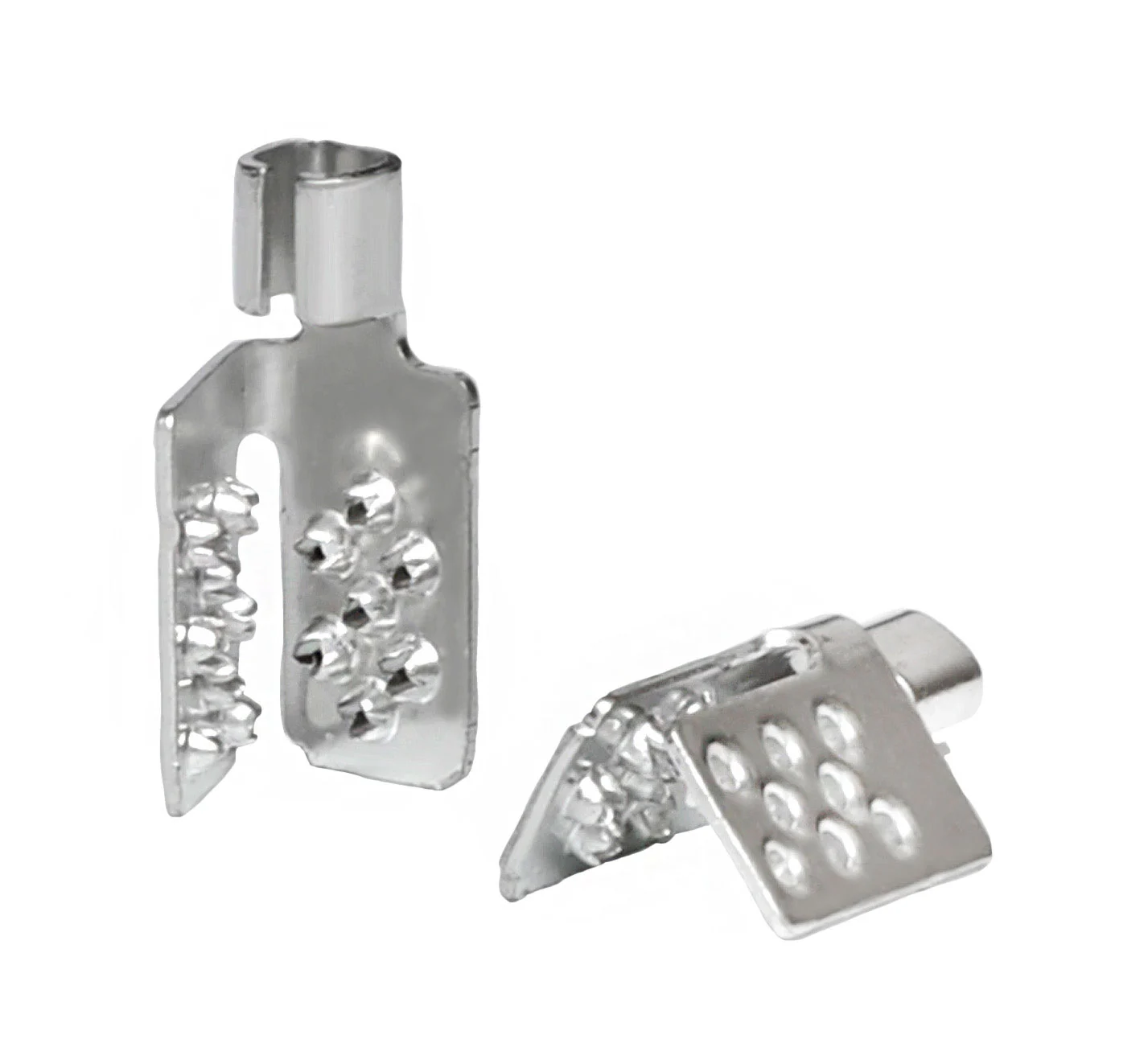

Connecteur Crocodile Clip – une connexion sûre du câble avec le film chauffant

Élément indispensable des systèmes basés sur le film chauffant.

Le Crocodile Clip TERMOFOL est un connecteur d'installation destiné à réaliser des connexions électriques entre le câble d'alimentation et le film chauffant TERMOFOL. Il se place sur le rail de cuivre d'alimentation du film et se serre avec une pince dédiée, ce qui assure une connexion sûre et stable.

  • Relie le câble au film
  • Câbles 2,5 mm
  • Se serre avec une pince
  • Vente à l'unité
Connecteur Crocodile Clip TERMOFOL

MONTAGE

Comment raccorder le film chauffant avec une pince crocodile ?

Regardez les vidéos pour voir comment insérer la pince dans la poche du film, la serrer sur la bande de cuivre et raccorder les câbles.

Insérez la pince dans la poche du film

Insérez la pince entre les couches du film, dans la poche située près du rail de cuivre d'alimentation.

Insertion de la pince Crocodile Clip dans la poche du film chauffant

Serrez la pince sur la bande de cuivre

Serrez la pince plate Crocodile Clip avec une pince à sertir sur la bande de cuivre du film.

Serrage de la pince plate Crocodile Clip avec une pince à sertir sur la bande de cuivre du film

Introduisez les câbles et serrez

Introduisez les câbles dans l'élément recourbé de la pince et serrez-le avec la pince à sertir, afin que la connexion avec le câble soit solide. La pince permet de brancher deux câbles d'un diamètre de 2,5 mm.

Introduction des câbles et serrage de l'élément plié de la pince Crocodile Clip

ÉTAPE PAR ÉTAPE

La pince Crocodile Clip dans le montage du film chauffant

La pince relie le câble d'alimentation à la bande de cuivre du film chauffant. Ci-dessous, tout le processus de raccordement du câble au film, étape par étape.

Étape 1 : serrez la pince sur le câble

Placez l'extrémité dénudée du câble dans l'élément recourbé de la pince crocodile et serrez-le avec la pince à sertir.

Serrage du connecteur sur le câble – étape 1

Étape 2 : placez la pince crocodile sur la bande de cuivre

Placez la pince sur la bande de cuivre d'alimentation du film chauffant.

Mise en place du connecteur sur le rail du film – étape 2

Étape 3 : serrez la pince sur la bande

Serrez la pince crocodile avec la pince à sertir afin d'obtenir une connexion durable et stable.

Serrage du connecteur sur le rail du film – étape 3

Étape 4 : connexion terminée

Le câble est durablement connecté à la bande de cuivre du film chauffant à l'aide de la pince.

Câble connecté au rail du film – étape 4

Étape 5 : isolez la connexion

Protégez le point de connexion avec une isolation.

Isolation de l'endroit de connexion – étape 5

Étape 6 : connexion isolée

La connexion isolée est prête pour la suite des travaux de montage.

Connexion isolée – étape 6

PARAMÈTRES

Caractéristiques techniques du connecteur Crocodile Clip

Dimensions du connecteur avec une tolérance de ±10%. Le connecteur permet de raccorder deux câbles d'un diamètre de 2,5 mm.
27 mm
Longueur (A)
12 mm
Largeur (B)
0,8 mm
Épaisseur (C)
Ø 2,5 mm
Diamètre du câble
Schéma technique du connecteur Crocodile Clip

AVANTAGES

Un petit élément dont dépend la connexion

Le Crocodile Clip assure la bonne connexion du film chauffant avec le câble d'alimentation.
  • Haute qualité de fabrication

    Élément fiable des systèmes basés sur le film chauffant.

  • Connexion fiable

    Permet une connexion stable du câble électrique avec le film.

  • Deux câbles de 2,5 mm

    Le connecteur permet de raccorder deux câbles d'un diamètre de 2,5 mm.

  • Montage à la pince

    Se place sur le rail de cuivre du film et se serre avec une pince dédiée.

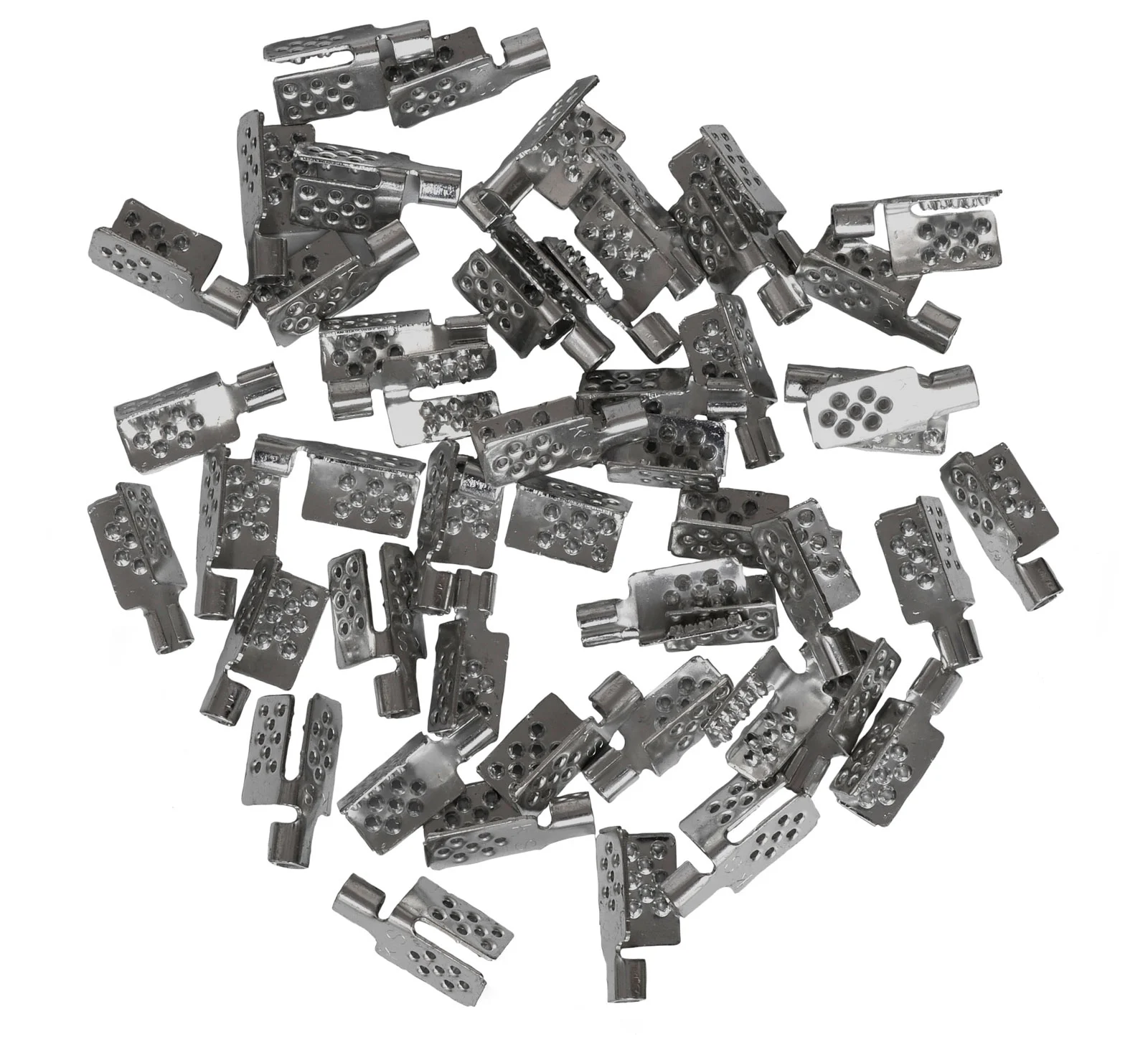

Connecteurs Crocodile Clip TERMOFOL

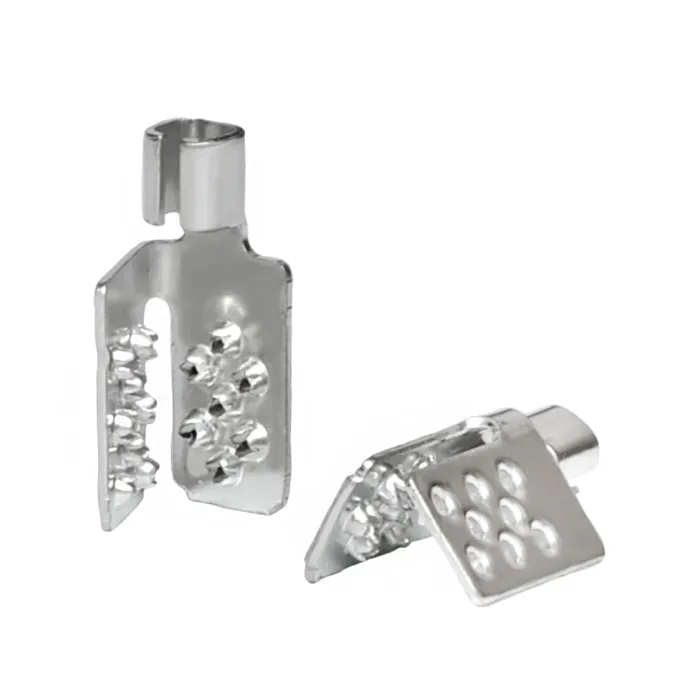

Connecteur Crocodile Clip

Accessoires

0,50 € /pièce

TTC, hors livraison

Livraison en 2 à 5 jours ouvrés

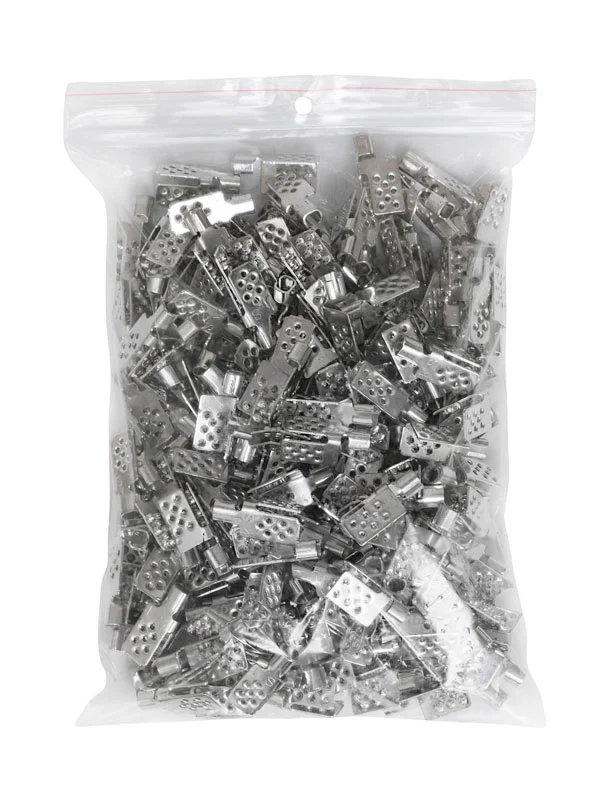

Connecteur Crocodile Clip (emballage)

Accessoires

499,15 € /paquet

TTC, hors livraison

Livraison en 2 à 5 jours ouvrés

Connecteur Crocodile Clip TERMOFOL – pour connecter le film chauffant

Crocodile Clip TERMOFOL est un connecteur d'installation destiné à réaliser des connexions électriques entre le câble d'alimentation et le film chauffant TERMOFOL. Il constitue l'un des éléments de connexion de base utilisés lors de l'installation d'un système de chauffage avec film chauffant.

La conception du connecteur permet de l'installer sur le rail d'alimentation en cuivre du film chauffant et d'établir une connexion durable avec le câble préparé. Pour un montage correct, il est nécessaire d'utiliser des pince à sertir dédiées, qui permettent de serrer uniformément et solidement la connexion.

Le connecteur est fabriqué en alliage de cuivre plaqué étain, ce qui assure de bonnes propriétés conductrices et la durabilité de la connexion réalisée.

Caractéristiques principales

  • destiné à connecter le câble d'alimentation au film chauffant TERMOFOL,
  • monté sur le rail d'alimentation en cuivre du film,
  • permet d'établir une connexion électrique durable et stable,
  • fabriqué en alliage de cuivre plaqué étain,
  • destiné à être monté à l'aide de pinces à sertir,

Crocodile Clip TERMOFOL est un petit mais élément clé de l'installation du film chauffant – il est responsable de la réalisation correcte de la connexion entre le film et le câble d'alimentation.

Unité de mesure pièce

Application intérieure

Le connecteur Crocodile Clip TERMOFOL est destiné à réaliser des connexions électriques entre le câble d'alimentation et le film chauffant TERMOFOL. Monté sur le rail d'alimentation en cuivre du film à l'aide de pinces, il constitue un élément de connexion de base pour l'installation de chauffage par le sol.

Conditions de garantie

Tous les produits Termofol sont couverts par la garantie du fabricant. Les Conditions Générales de Garantie précisent l'étendue de la couverture, la durée de garantie pour chaque groupe de produits, les exigences d'installation ainsi que la procédure de réclamation. Conservez votre preuve d'achat et la carte de garantie remplie par l'installateur — elles vous seront demandées lors de la déclaration.

Télécharger les conditions de garantie (PDF) PDF · 163 KB
Manuel du produit Instructions d'installation des films chauffants Télécharger le PDF PDF · PL
Sécurité du produit (GPSR) Avertissements concernant la sécurité d'utilisation des films chauffants (GPSR) Télécharger le PDF PDF · PL
