Zacisk oczko

Kompletny produkt

0,41 zł /sztuka

Cena z VAT, bez kosztów dostawy

  • zamów do 12:00

Darmowa dostawa od 200 zł

30 dni na zwrot

EAN
5907599604105
Kod produktu
ZO
Kategorie
Akcesoria

KONEKTOR NITOWY DO FOLII GRZEWCZEJ

Zacisk oczko TERMOFOL – połączenie nitowe przewodu z folią grzewczą

Stabilny kontakt elektryczny w miejscu przyłączenia.

Zacisk oczko TERMOFOL to element przyłączeniowy do wykonywania nitowanych połączeń elektrycznych pomiędzy przewodem zasilającym a folią grzewczą TERMOFOL. Jest rekomendowany do podłączania przewodu do folii podczas montażu systemu ogrzewania na podczerwień. Wykonany jest ze stopu miedzi powlekanego cyną.

  • Połączenie nitowe
  • Miedź ocynowana
  • Do folii grzewczej
  • Prosty montaż
Zacisk oczko TERMOFOL na pasku zasilającym folii grzewczej

Przed montażem

Co potrzebne do połączenia nitowego

  1. 01

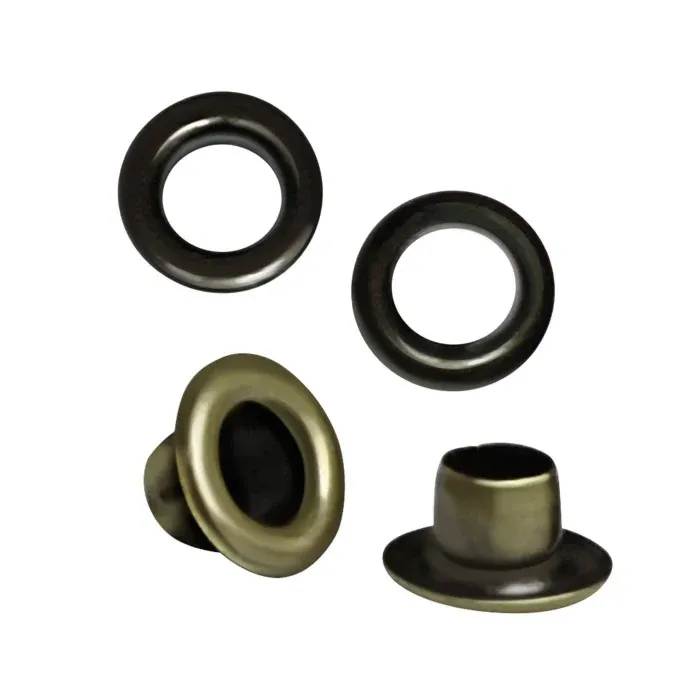

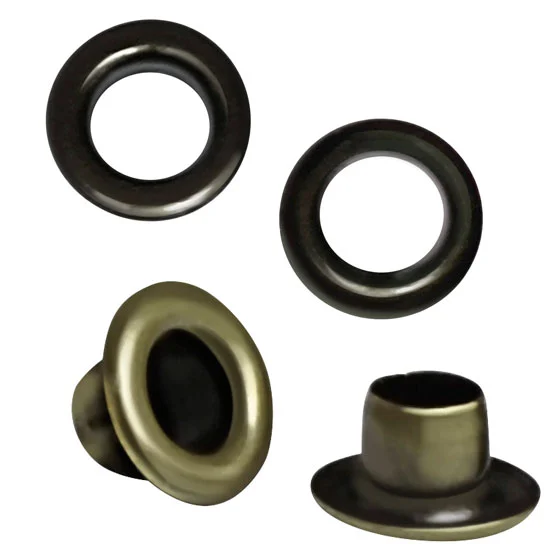

    Zacisk oczko i nit

    Konektor oczkowy oraz nit konektora oczkowego, oba z ocynowanej miedzi.

  2. 02

    Kleszcze zaciskowe

    Do zaciśnięcia konektora na przewodzie oraz do zaciśnięcia nitu.

  3. 03

    Dziurkacz

    Do wykonania otworu w pasku zasilającym folii – wymagany w podłączeniu typu 1 (oczkowym).

  4. 04

    Przewód i izolacja

    Przewód zasilający LGy 450/750 V o przekroju 2,5 mm² oraz taśma samowulkanizująca do izolacji połączenia.

Krok 1: zaciśnij konektor i wykonaj otwór

Nasuń konektor oczkowy na odizolowaną końcówkę przewodu LGy tak, aby izolacja dotykała końcówki konektora, i zaciśnij go kleszczami. W pasku zasilającym wykonaj dziurkaczem otwór – na środku szerokości paska i co najmniej 2–3 mm od jego krawędzi. Końcówkę oczkową konektora wsuń pod miedziany pasek zasilający w kieszeni folii.

Krok 1: konektor na przewodzie i otwór w pasku zasilającym folii

Krok 2: ustaw konektor i przygotuj nit

Umieść konektor tak, aby otwór w folii i otwór w konektorze znalazły się w położeniu współosiowym. Przygotuj główkę nita oczkowego.

Krok 2: konektor nad otworem i główka nita obok

Krok 3: wsuń główkę nita w otwór

Wsuń główkę nita w otwór od dolnej płaszczyzny folii. Przygotuj pierścień nita.

Krok 3: pierścień nita przygotowany do nałożenia

Krok 4: zaciśnij nit

Nałóż pierścień nita na wystającą ponad otwór końcówkę główki nita i zaciśnij nit kleszczami zaciskowymi.

Krok 4: zaciskanie nitu kleszczami

Krok 5: sprawdź połączenie

Prawidłowe połączenie powinno równo dolegać do paska zasilającego folii i być na tyle ciasne, by uniemożliwiać obrót konektora w osi otworu.

Krok 5: gotowe połączenie nitowe

Konektor na przewodzie – Zacisk przewodu

Zacisk przewodu

Akcesoria

0,41 zł /sztuka

Cena z VAT



Zacisk oczko TERMOFOL – połączenie nitowe do folii grzewczej

Zacisk oczko TERMOFOL to element przyłączeniowy przeznaczony do wykonywania nitowanych połączeń elektrycznych pomiędzy przewodem zasilającym a folią grzewczą TERMOFOL. Jest rekomendowany do podłączania przewodu elektrycznego do folii podczas montażu systemu ogrzewania na podczerwień.

Połączenie nitowe jest proste w wykonaniu i zapewnia stabilny kontakt elektryczny w miejscu przyłączenia przewodu.

Zacisk wykonany jest ze stopu miedzi powlekanego cyną, co zapewnia dobre przewodzenie prądu i trwałość połączenia.

Najważniejsze cechy

  • połączenie nitowe do połączeń elektrycznych,
  • rekomendowany do łączenia przewodu zasilającego z folią grzewczą TERMOFOL,
  • wykonany ze stopu miedzi powlekanego cyną,
  • prosty montaż.

Zacisk oczko TERMOFOL to niewielki element instalacji, od którego zależy pewne połączenie folii grzewczej z przewodem zasilającym.

Jednostka miary sztuka

Zastosowanie wewnętrzne

Zacisk oczkowy TERMOFOL wykorzystywany jest do wykonywania połączeń elektrycznych w instalacjach ogrzewania podłogowego – umożliwia trwałe zamocowanie końcówki przewodu, m.in. przy podłączeniu do listwy zaciskowej lub uziemienia systemu.

Warunki gwarancji

Wszystkie produkty Termofol objęte są gwarancją producenta. W Ogólnych Warunkach Gwarancji znajdziesz zakres ochrony, okres gwarancji dla poszczególnych grup produktów, wymagania dotyczące montażu oraz sposób zgłoszenia reklamacji. Zachowaj dowód zakupu i kartę gwarancyjną wypełnioną przez instalatora — będą potrzebne przy zgłoszeniu.

Pobierz warunki gwarancji (PDF) PDF · 167 KB
Instrukcja produktu Instrukcja instalacji folii grzewczych Pobierz PDF PDF · PL
Bezpieczeństwo produktu (GPSR) Ostrzeżenia dotyczące bezpieczeństwa użytkowania folii grzewczych (GPSR) Pobierz PDF PDF · PL

Opinie naszych klientów

Opinie mogą dodawać wyłącznie klienci, którzy kupili produkt w naszym sklepie. Sprawdzamy to na podstawie zamówienia złożonego z konta klienta albo z tym samym adresem e-mail, a takie opinie oznaczamy „Zweryfikowany zakup”. Każdą opinię czytamy przed publikacją i publikujemy pozytywne i negatywne. Odrzucamy tylko treści niezgodne z prawem, obraźliwe, niezwiązane z produktem albo zawierające dane osobowe. Ocena produktu (gwiazdki) jest średnią z opublikowanych opinii. Nie płacimy za opinie i nie dajemy za nie rabatów.

Ten produkt nie ma jeszcze opinii. Bądź pierwszą osobą, która go oceni.
